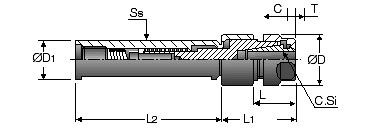

| GTI-ER-ST | |
|
|
| GTI-ER-ST | ||||||||||
Обозначение |
Емкость метчика |
D |
D1 |
L |
L1 |
L2 |
T |
C |
||
| GTI ER 11 ST16 MINI(1) | M2-M7 | 16 | 16 | 19 | 150 | 6 | 3 | |||
| GTI ER 16 ST20x80 | M3-M10 | 28 | 20 | 24 | 41 | 80 | 8 | 3 | ||
| GTI ER 20 ST20x80 | M4-M14 | 34 | 20 | 27 | 48 | 80 | 8 | 3 | ||
| GTI ER 25 ST25x80 | M5-M16 | 42 | 25 | 30 | 51 | 80 | 9 | 4 | ||
| GTI ER 32 ST25x80 | M6-M20 | 50 | 25 | 30 | 74 | 80 | 9 | 4 | ||
| GTI ER 40 ST32x80 | M6-M27 | 63 | 32 | 46 | 90 | 80 | 9 | 4 | ||
| (1) Без зажимной поверхности |

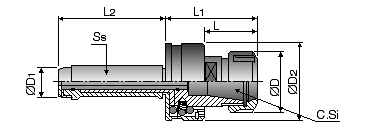

| GFI-ER-ST | |
|
|
| GFI-ER-ST | ||||||||||
Обозначение |
L2 |
L1 |
L |
D2 |
D1 |
D |
Смещение в радиусе |
|||
| GFI ST 20 ER 20 | 65 | 69 | 43 | 50 | 20 | 32 | 1 mm | |||
| GFI ST 25 ER 32 | 80 | 77 | 47 | 65 | 25 | 50 | 1.6 mm | |||
|
