Пазовые фрезы системы Self-Grip |
| [Возврат] |
|
SGSF |
|
|
|
|
|

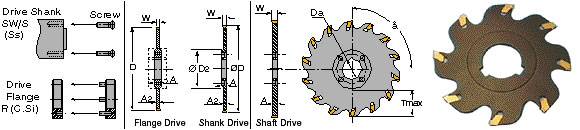

SGSF Пазовые фрезы |
||||||||
Обозначение |
Ширина пластины |
D |
Кол-во зубьев |
dH7 |
Макс. глубина паза |
Макс. об./мин. |
Тип хвостовика |
Фланец привода |
| SGSF-76-1.4-22A | 1.4 | 76.2 | 8 | 22 | 18 | 1050 | ||
| SGSF-100-1.4-22A | 100 | 10 | 22 | 25 | 800 | |||
| SGSF-125-1.4-27A | 125 | 12 | 27 | 25 | 640 | |||
| SGSF-50-1.6-8KR | 1.6-1.7 | 50 | 5 | 8 | 10 | 1600 | SW25-28 | |
| SGSF-63-1.6-10KR | 63 | 6 | 10 | 14 | 1260 | SW25-32 | ||
| SGSF-76-1.6-22A | 76.2 | 8 | 22 | 18 | 1050 | |||
| SGSF-100-1.6-22A | 100 | 10 | 22 | 30 | 800 | |||
| SGSF-125-1.6-27A | 125 | 12 | 27 | 32 | 640 | |||
| SGSF-50-2-8KR | 1.80-2.69 | 50 | 5 | 8 | 10 | 1600 | SW25-28 | |
| SGSF-63-2-10KR | 63 | 6 | 10 | 15 | 1260 | SW25-32 | ||
| SGSF-76-2-22A | 76.2 | 8 | 22 | 18 | 1050 | |||
| SGSF-80-2-22KR | 80 | 8 | 22 | 20 | 1000 | SW32-40 | ||
| SGSF-100-2-22A | 100 | 10 | 22 | 30 | 800 | |||
| SGSF-100-2-22KR | 100 | 10 | 22 | 29 | 800 | SW32-40 | ||
| SGSF-125-2-27A | 125 | 12 | 27(1) | 32 | 640 | |||
| SGSF-125-2-32KR | 125 | 12 | 32 | 34 | 640 | S32-55 | ||
| SGSF-80-2.4-22A | 2.4 | 80 | 6 | 22 | 20 | 1000 | ||
| SGSF-100-2.4-22K | 100 | 6 | 22 | 26 | 800 | R22-46 | ||
| SGSF-125-2.4-32K | 125 | 8 | 32(1) | 34 | 640 | R32-55 | ||
| SGSF-160-2.4-32K | 160 | 10 | 32 | 52 | 500 | R32-55 | ||
| SGSF-50-3-8K | 2.70-3.53 | 50 | 4 | 8 | 10 | 1600 | SW25-28 | |
| SGSF-63-3-10K | 63 | 5 | 10 | 15 | 1260 | SW25-32 | ||
| SGSF-80-3-22K | 80 | 6 | 22 | 19(16) | 1000 | R22-46 | ||
| SGSF-100-3-22K(2) | 100 | 6 | 22 | 29(26) | 800 | SW32-40 | R22-46 | |
| SGSF-125-3-32K(2) | 125 | 8 | 32(1) | 34 | 640 | S32-55 | R32-55 | |
| SGSF-160-3-32K | 160 | 10 | 32 | 52 | 500 | S32-55 | R32-55 | |
| SGSF-160-3-40K | 160 | 10 | 40 | 39 | 500 | S40-80 | R40-80 | |
| SGSF-200-3-40K | 200 | 14 | 40 | 59 | 400 | R40-80 | ||
| SGSF-250-3-40K | 250 | 18 | 40 | 84 | 320 | R40-80 | ||
|
Размеры в скобках ограничены в связи с использованием фланцев. (1) Фрезы имеют только один паз для ключа. (2) Может быть изменено на тип KR путем снятия фаски с отверстия. |
|
SGSF Пазовые фрезы |
||||||||
Обозначение |
Ширина пластины |
D |
Кол-во пластин |
dH7 |
Макс. глубина паза |
Макс. об./мин. |
Тип хвостовика шпинделя |
Фланец привода |
| SGSF-50-4-8К | 3.54-4.52 | 50 | 4 | 8 | 10 | 1600 | SW25-28 | |
| SGSF-63-4-10K | 63 | 5 | 10 | 15 | 1260 | SW25-32 | ||
| SGSF-80-4-22К | 80 | 6 | 22 | 19(16) | 1000 | SW32-40 | R22-46 | |
| SGSF-100-4-22K | 100 | 6 | 22 | 26(29) | 800 | SW32-40 | R22-46 | |
| SGSF-125-4-32K(2) | 125 | 8 | 32 | 34 | 640 | S32-55 | R32-55 | |
| SGSF-160-4-40K(2) | 160 | 10 | 40 | 39 | 500 | S40-80 | R40-80 | |
| SGSF-200-4-40K | 200 | 14 | 40 | 59 | 400 | R40-80 | ||
| SGSF-250-4-40K | 250 | 18 | 40 | 84 | 320 | R40-80 | ||
| SGSF-80-5-22K | 4.53-5.50 | 80 | 6 | 22 | 19(16) | 1000 | SW32-40 | R22-46 |
| SGSF-100-5-22K | 100 | 6 | 22 | 26(29) | 800 | SW32-40 | R22-46 | |
| SGSF-125-5-32K | 125 | 8 | 32 | 34 | 640 | S32-55 | R32-55 | |
| SGSF-160-5-40K | 160 | 10 | 40 | 39 | 500 | S40-80 | R40-80 | |
| SGSF-200-5-40K | 200 | 14 | 40 | 59 | 400 | R40-80 | ||
| SGSF-250-5-40K | 250 | 18 | 40 | 84 | 320 | R40-80 | ||
| SGSF-125-6-32K | 5.51-6.50 | 125 | 8 | 32 | 34 | 640 | S32-55 | R32-55 |
| SGSF-160-6-40K(2) | 160 | 10 | 40 | 39 | 500 | S40-80 | R40-80 | |
| SGSF-200-6-40K | 200 | 14 | 40 | 59 | 400 | R40-80 | ||
| SGSF-250-6-40K | 250 | 18 | 40 | 84 | 320 | R40-80 | ||
| SGSF-315-6-40K | 315 | 22 | 40 | 117 | 250 | R40-80 | ||
| SGSF-350-6-50K | 350 | 26 | 50 | 119 | 230 | R50-110 | ||
|
Размеры в скобках ограничены в связи с использованием фланцев. (1) Фрезы имеют только один паз для ключа. (2) Может быть изменено на тип KR путем снятия фаски с отверстия. |
