Фрезы с винтовым расположением СМП |
| [Возврат] |
|
XOK |
|
|
|
|

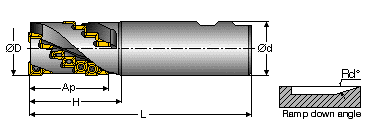

XOK Фрезы с винтовым расположением СМП |
||||||||
D |
Обозначение |
Z |
Число спиралей |
H |
Ap |
L |
d |
Пластины |
| 16 | XOK-D16-22-CS16-06 | 5 | 1 | 28 | 21 | 80 | 16 |
SOMT-060204-HQ XOMT-060204-HQ |
| 20 | XOK-D20-25-W20-M06 | 10 | 2 | 34 | 27 | 95 | 20 | |
| 25 | XOK-D25-25-W25-M06 | 15 | 3 | 34 | 27 | 95 | 25 | |
| 25 | XOK-D25-38-W25-M06 | 21 | 3 | 45 | 38 | 108 | 25 | |
| 32 | XOK-D32-32-W32-M06 | 24 | 4 | 40 | 33 | 106 | 32 | |
|
SPK |
|
|
|
|

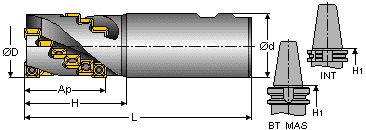

SPK Фрезы с винтовым расположением СМП |
||||||||
D |
Обозначение |
Z |
Число спиралей |
H |
Ap |
L |
d |
Пластины |
| 32 | SPK-D32-35-W32-10 | 8 | 2 | 50 | 35 | 120 | 32 |
SPMT 100408-R-HQ XPMT 100408-HQ |
| 40 | SPK-D40-42-W32-10 | 15 | 3 | 55 | 43 | 125 | 32 | |
| 40 | SPK-D40-50-W32-CP10 | 12 | 2 | 61 | 52 | 130 | 32 | |
| 50 | SPK-D50-50-W32-CP10 | 12 | 2 | 65 | 52 | 130 | 32 | |
| 50 | SPK-D50-50-W40-10 | 18 | 3 | 65 | 52 | 140 | 40 | |
| 50 | SPK-D50-100-BT50-10 | 24 | 2 | 165 | 100 | 267 | - | |
|
APK |
|
|
|
|

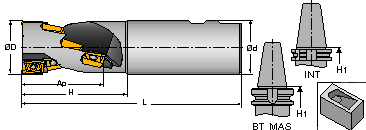

APK Фрезы с винтовым расположением СМП |
||||||||
D |
Обозначение |
Z |
Число спиралей |
H |
Ap |
L |
d |
Пластины |
| 20 | APK-D20-28-CS20-FE | 4 | 1 | 36 | 29 | 87 | 20 | APKT 1003 PDTR-8M APKT 1003 PDTR-RM APKT 1003 PDR-HM APKT 1003 PDTR-76 APKR 1003 PDR-HM |
| 25 | APK-D25-36-CS25-FE | 8 | 2 | 47 | 37 | 105 | 25 | |
| 32 | APK-D32-45-CS32-FE | 12 | 2 | 55 | 46 | 115 | 32 | |
| 40 | APK-D40-50-CS32-FE | 18 | 3 | 65 | 55 | 125 | 32 | |
| 50 | APK-D50-63-INT50-FE | 24 | 3 | 95 | 63 | 115 | - | |
| 50 | APK-D50-64-BT50-FE | 24 | 3 | 114 | 63 | 135 | - | |
|
ADK |
|
|
|
|

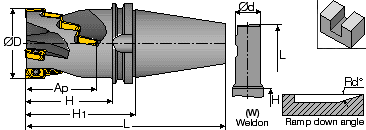

ADK Фрезы с винтовым расположением СМП |
||||||||
D |
Обозначение |
Z |
Число спиралей |
H |
Ap |
L |
d |
Пластины |
| 32 | ADK-D32-25-W32 | 4 | 2 | 40 | 25 | 100 | 32 | ADMT 1505 PDR-HS ADKT 1505 PDTR-8M ADKT 1505 PDTR-RM ADKT 1505 PDTR-76 ADKR 1505 PDR-HM |
| 40 | ADK-D40-38-W32 | 6 | 2 | 55 | 38 | 115 | 32 | |
| 44 | ADK-D45-50-W32 | 8 | 2 | 62 | 52 | 122 | 32 | |
| 50 | ADK-D50-50-W32 | 10 | 3 | 60 | 51 | 120 | 32 | |
| 50 | ADK-D50-50-W40 | 12 | 3 | 65 | 51 | 135 | 40 | |
| 50 | ADK-D50-100-W40 | 16 | 3 | 117 | 101 | 192 | 40 | |
| 63 | ADK-D63-63-INT50 | 18 | 3 | 120 | 64 | 222 | - | |
| 63 | ADK-D63-63-BT50 | 18 | 3 | 135 | 64 | 237 | - | |
| 80 | ADK-D80-85-INT50 | 24 | 3 | 133 | 89 | 235 | - | |
| 80 | ADK-D80-85-BT50 | 24 | 3 | 152 | 89 | 254 | - | |
| 100 | ADK-D100-110-INT50 | 40 | 4 | 165 | 113 | 267 | - | |
| 100 | ADK-D100-110-BT50 | 40 | 4 | 184 | 113 | 286 | - | |
|
SM |
|
|
|
|

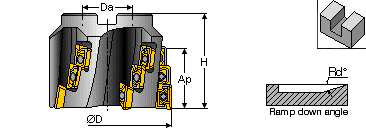

SM Фрезы с винтовым расположением СМП |
||||||||
D |
Обозначение |
Z |
Число спиралей |
H |
Ap |
d |
Тип крепления |
Пластины |
| 50 | SM-D50-25-27 | 6 | 3 | 50 | 25 | 27 | A | ADMT 1505 PDR-HS ADKT 1505 PDTR-8M ADKT 1505 PDTR-RM ADKT 1505 PDTR-76 ADKR 1505 PDR-HM |
| 63 | SM-D63-38-27 | 12 | 4 | 60 | 38 | 27 | A | |
| 80 | SM-D80-38-32 | 15 | 5 | 60 | 38 | 32 | B | |
| 100 | SM-D100-38-40 | 18 | 6 | 60 | 38 | 40 | B | |
| 125 | SM-D125-38-40 | 21 | 7 | 60 | 38 | 40 | B | |
| 160 | SM-D160-50-60 | 32 | 8 | 80 | 50 | 60 | C | |
| 200 | SM-D200-50-60 | 40 | 10 | 80 | 50 | 60 | C | |
