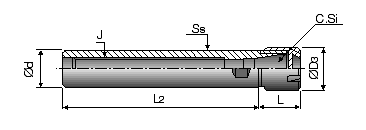

Миниатюрный хвостовик для
удлиннения цанговой державки
 Хвостовик
 D1x L1		 Тип
Цанги		 No. по
каталогу		 Объем
сжатия мм.		 Диапазон
мм.		 L J D3
 ST 12x80M ER 11 4506050 1.0 0.5-7.0 26.5 M 8 19
 ST 16x100M ER 11 4506052 1.0 0.5-7.0 18.5 M 10 19
 ST 16x150M ER 11 4506053 1.0 0.5-7.0 18.5 M 10 19
 ST 12x80M ER 16 4506008 1.0 0.5-10 37 M 12 22
 ST 20x100M ER 16 4506001 1.0 0.5-10 25 M 12 22
 ST 20x150M ER 16 4506002 1.0 0.5-10 25 M 12 22
 ST 20x100M ER 20 4506003 1.0 1.0-13 42 M 12 28
 ST 20x150M ER 20 4506004 1.0 1.0-13 42 M 12 28
Для сверл,
концевых
фрез,
разверток,
метчиков и т.п.

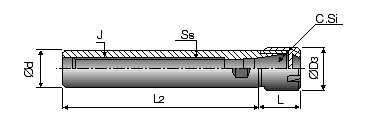

Хвостовик для цанговой державки
 Хвостовик
 D1x L1		 Тип
Цанги		 No. по
каталогу		 Объем
сжатия мм.		 Диапазон
мм.		 L J D3
 ST 20x100 ER 11 4507052 1.0 0.5-7.0 18.5 M 10 19
 ST 20x150 ER 11 4507055 1.0 0.5-7.0 18.5 M 10 19
 ST 20x50 ER 16 4507001 1.0 0.5-10 30 M 12 28
 ST 20x100 ER 16 4507002 1.0 0.5-10 30 M 12 28
 ST 20x150 ER 16 4507003 1.0 0.5-10 30 M 12 28
 ST 20x50 ER 20 4507004 1.0 1.0-13 42 M 12 34
 ST 25x100 ER 20 4507005 1.0 1.0-13 36 M 12 34
 ST 25x150 ER 20 4507006 1.0 1.0-13 36 M 12 34
Для сверл,
концевых
фрез,
разверток,
метчиков и т.п.

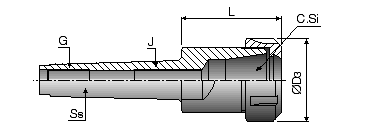

Цанговая державка с
конусом Морзе / ГОСТ 15 945-70

 КОНУС		 Тип
Цанги		 No. по
каталогу		 Объем
сжатия мм.		 Диапазон
мм.		 L G J D3
 МТ 3 ER 32 4505003 1.0 2-20 69 M 12 M 12 50
 МТ 4 ER 32 4505004 1.0 2-20 61 M 16 M 16 50
ER 40 4505005 1.0 3-26 82 63
Для фрезерных
станков,
винтовых прессов
и заточных станков

Усиленная цанговая державка
для станков с ЧПУ
 Хвостовик
 D1x L1		 Тип
Цанги		 No. по
каталогу		 Объем
сжатия мм.		 Диапазон
мм.		 L J D3
 ST 20x50* ER 25 4508001 1.0 1-16 46 M 12 42
 ST 20x100 ER 25 4508012 1.0 1-16 46 M 12 42
 ST 20x50* ER 25 4508002 1.0 1-16 46 M 16 42
 ST 20x50* ER 32 4508003 1.0 2-20 54 M 12 50
 ST 25x50* ER 32 4508004 1.0 2-20 52 M 16х2 50
ER 40 4508005 1.0 3-26 60 63
 ST 32x50* ER 32 4508006 1.0 2-20 52 50
 ST 32x50* ER 40 4508007 1.0 3-26 60 63
 ST 40x75 ER 32 4508008 1.0 2-20 46 M 22х1.5 50
 ST 40x50* ER 40 4508009 1.0 3-26 55 M 22х1.5 63
Для токарных
винторезных и
револьверных
станков
