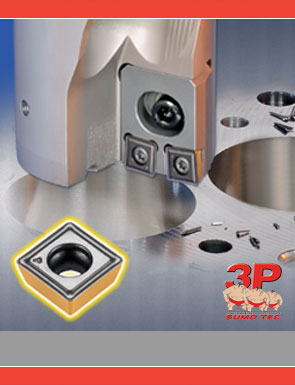

Новые свёрла большого диаметра DR-TWIST |
||
|
|
ISCAR запускает новое семейство сверл большого диаметра, 61-80 мм, которые расширяют
существующую линейку сверл 14-60 мм. Корпуса новых сверл имеют хвостовие Weldon 50 мм, на
котором закреплены картриджи с квадратными пластинами (4 режущих кромки) 10, 11 и 12 мм.
Пластины существуют с двумя стружколомами из следующих сплавов: IC 908 для легированных сталей
и чугуна. IC 808 для низколегированных сталей, нержавеющей стали и жаропрочных сплавов. IC 8080
рекомендуется для высокоскоростного сверления стали и чугуна, для использования в качестве
периферийных пластин. Каждое сверло поставляется с несколькими регулировочными пластинами.
При замене этих платин диаметр сверла может быть изменен. Сочетание корпуса сверла и регулировочной
пластины и картриджа задают определенный диаметр (диаметр сверления). Благодаря этому диапазон
61-80 мм может быть заполнен с помощью четырех корпусов сверл - очень экономичное решение. |
|
DR-CA-N |
|
|
|
| DR-CA-N Сверла диаметром 61-80 мм с картриджами | ||||||||||
Обозначение |

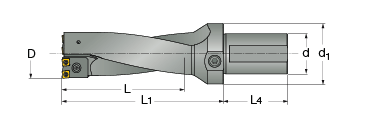

Размеры | Картриджи | Пластины | Регулир. пластины | Винты для рег.пластин | |||||
| D | L | d | d1 | L1 | L4 | |||||
| DR061>062-155-50-10CA-N | 61 | 155 | 50 | 75 | 201 | 80 | Внутренний: CA-SOMT10-IN-N-61>62 Наружный: CA-SOMT10-EX-N-61>62 |
SOMT 100408 Screw: SR14-571 |
||
| 62 | 155 | 50 | 75 | 201 | 80 | ISP-10-D062 | SR 14-544/S | |||
| DR063>066-165-50-10CA-N | 63 | 165 | 50 | 75 | 215 | 80 | Внутренний: CA-SOMT10-IN-N-63>66 Наружный: CA-SOMT10-EX-N-63>66 |
SOMT 100408 Screw: SR14-571 |
||
| 64 | 165 | 50 | 75 | 215 | 80 | ISP-10-D064 | SR 14-544/S | |||
| 65 | 165 | 50 | 75 | 215 | 80 | ISP-10-D065 | SR 14-544/S | |||
| 66 | 165 | 50 | 75 | 215 | 80 | ISP-10-D066 | SR 14-544/S | |||
| DR067>073-183-50-11CA-N | 67 | 183 | 50 | 75 | 240 | 80 | Внутренний: CA-SOMT10-IN-N-67>73 Наружный: CA-SOMT10-EX-N-67>73 |
SOMT 110408 Screw: SR 14-544/S |
||
| 68 | 183 | 50 | 75 | 240 | 80 | ISP-10-D068 | SR 14-544/S | |||
| 69 | 183 | 50 | 75 | 240 | 80 | ISP-10-D069 | SR 14-544/S | |||
| 70 | 183 | 50 | 75 | 240 | 80 | ISP-10-D070 | SR 14-544/S | |||
| 71 | 183 | 50 | 75 | 240 | 80 | ISP-10-D071 | SR 14-544/S | |||
| 72 | 183 | 50 | 75 | 240 | 80 | ISP-10-D072 | SR 14-544/S | |||
| 73 | 183 | 50 | 75 | 240 | 80 | ISP-10-D073 | SR 14-544/S | |||
| DR074>080-200-50-12CA-N | 74 | 200 | 50 | 75 | 250 | 80 | Внутренний: CA-SOMT10-IN-N-74>80 Наружный: CA-SOMT10-EX-N-74>80 |
SOMT 120408 Screw: SR 14-544/S |
||
| 75 | 200 | 50 | 75 | 250 | 80 | ISP-10-D075 | SR 14-544/S | |||
| 76 | 200 | 50 | 75 | 250 | 80 | ISP-10-D076 | SR 14-544/S | |||
| 77 | 200 | 50 | 75 | 250 | 80 | ISP-10-D077 | SR 14-544/S | |||
| 78 | 200 | 50 | 75 | 250 | 80 | ISP-10-D078 | SR 14-544/S | |||
| 79 | 200 | 50 | 75 | 250 | 80 | ISP-10-D079 | SR 14-544/S | |||
| 80 | 200 | 50 | 75 | 250 | 80 | ISP-10-D080 | SR 14-544/S | |||
Обозначение |
Корпус сверла |
| DR061>062-155-50-10CA-N | DR-B-61>062-155-50-10-N |
| DR063>066-165-50-10CA-N | DR-B-063>066-165-50-10-N |
| DR067>073-183-50-11CA-N | DR-B-067>073-183-50-11-N |
| DR074>080-200-50-12CA-N | DR-B-074>080-200-50-12-N |
|
SOMT |
|
|
|

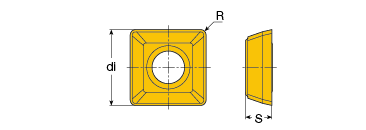

| SOMT Пластины для DR-TWIST большого диаметра | |||||||||
|   |   |   |   | Твердость <---> Прочность | |||||
| Обозначение | di | S | R | IC8080 | IC908 | IC808 | |||
| SOMT 100408-DT | 9.8 | 4.30 | 0.8 | + | + | + | |||
| SOMT 110408-DT | 11.5 | 4.80 | 0.8 | + | + | + | |||
| SOMT 120408-DT | 12.7 | 4.76 | 0.8 | + | + | + | |||
| SOMT 100408-GF | 12.7 | 4.30 | 0.8 | + | + | + | |||
|   |   | P | Сталь | + | + | + | |||
|   |   | M | Нержавеющая ст. | + | + | ||||
|   |   | K | Чугун | + | + | ||||
|   |   | S | Жаропр. сплавы | + | + | ||||
|   |   | H | Закаленная сталь | + | + | ||||
| Режимы обработки | |||||||||
ISO |
Материал |
Скорость резания (м/мин) |
Подача (мм/об) | ||||||
| 60-66 dia. | 67-73 dia. | 74-80 dia. | |||||||
| P |
Низкоуглеродистые (-0.3% C) |
180-250 | 0.08-0.12 | 0.08-0.12 | 0.09-0.14 | ||||
|
Углеродистые (0.3% C-) |
160-220 | 0.12-0.18 | 0.12-0.18 | 0.14-0.21 | |||||
|
Низколегированные (-HB300) |
150-220 | 0.10-0.18 | 0.10-0.18 | 0.12-0.21 | |||||
|
Стали (HB300-) |
130-220 | 0.10-0.15 | 0.10-0.15 | 0.12-0.17 | |||||
| M | Нержавеющая сталь | 170-240 | 0.08-0.15 | 0.08-0.15 | 0.09-0.17 | ||||
| K | Серый чугун | 180-250 | 0.15-0.22 | 0.15-0.22 | 0.17-0.25 | ||||
| Чугун со сфероидальным графитом | 130-200 | 0.10-0.20 | 0.10-0.20 | 0.12-0.23 | |||||
| N | Алюминий | 330-380 | 0.15-0.25 | 0.15-0.25 | 0.17-0.29 | ||||
| S | Титан (Ti 6Ai) | 30-60 | 0.12-0.16 | 0.12-0.16 | 0.14-0.18 | ||||
