Монолитные фрезы и фрезы MULTIMASTER

ISCAR представляет четырех- и пятизубые 38° фрезы со спиральным зубом и неравномерным углом между зубьями для черновых и чистовых операций. Новые EC...CF монолитные фрезы и MM EC...CF MULTI-MASTER фрезерные головки обеспечивают отличное снижение вибрации благодаря своему неравномерному угловому шагу. Новые фрезы доступны в диапазоне 6-20мм и MULTI-MASTER 8-20мм.
Эти новые фрезы - отличное решение для станков низкой мощности с конусами ISO 40 или BT40 MULTI-MASTER. Они могут быть использованы при фрезеровании пазов глубиной до 2-х диаметров в легированной и нержавеющей сталях, титане и редких материалах. Новые фрезы CHATTER FREE компании ISCAR обеспечивают максимальный съем материала и снижают время обработки на большинстве фрезерных операций. Уникальная геометрия режущей кромки обеспечивает отличное качество обработанной поверхности и высокую стойкость при обработке с большим объемом снимаемого материала.
MM CE-CF

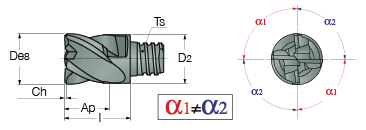

MM CE-CF 4-х зубая черновая головка CHATTER FREE с 38° винтовым режущим зубом и соединением MULTI-MASTER
 Обозначение D Ap D2 Ch Ts l IC808
 MM EC080E05C3CF-4T05 8.0 5.0 7.7 0.3x45 T05 10.0 +
 MM EC100E07C4CF-4T06 10.0 7.0 9.6 0.4x45 T06 13.0 +
 MM EC120E09C5CF-4T08 12.0 9.0 11.7 0.5x45 T08 16.5 +
 MM EC160E12C6CF-4T10 16.0 12.0 15.3 0.6x45 T10 20.5 +
 MM EC200E15C6CF-4T12 20.0 15.0 18.45 0.6x45 T12 25.5 +
          P  Сталь +
          M  Нержавеющая сталь +
          K  Чугун +
          S  Жаропрочные сплавы +
          H  Закаленная сталь +

EC-E4L...CF

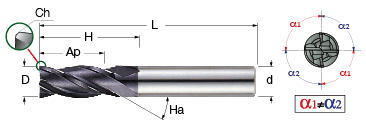

EC-E4L...CF 4-х зубые фрезы CHATTER FREE, с 38° винтовым зубом, средней длины

 Наименование
D
d
Ap
H
L
Хвостовик
Ch
 EC-E4L 06-14/20C06CF57 6 6 14 20 57 C 0.25
 EC-E4L 06-14/20W06CF57 6 6 14 20 57 W 0.25
 EC-E4L 08-18/26C08CF63 8 8 18 26 63 C 0.30
 EC-E4L 08-18/26W08CF63 8 8 18 26 63 W 0.30
 EC-E4L 10-22/32C10CF72 10 10 22 32 72 C 0.40
 EC-E4L 10-22/32W10CF72 10 10 22 32 72 W 0.40
 EC-E4L 12-26/38C12CF83 12 12 26 38 83 C 0.50
 EC-E4L 12-26/38W12CF83 12 12 26 38 83 W 0.50
 EC-E4L 16-34/50C16CF100 16 16 34 50 100 C 0.60
 EC-E4L 16-34/50W16CF100 16 16 34 50 100 W 0.60
 EC-E4L 20-42/60C20CF110 20 20 42 60 110 C 0.60
 EC-E4L 20-42/60W20CF110 20 20 42 60 110 W 0.60
 Сплав: IC900

EC-E5L...CF

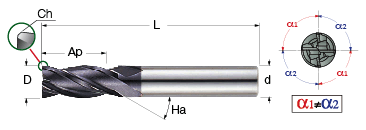

EC-E5L...CF 5-х зубые фрезы CHATTER FREE, с 38° винтовым зубом, средней длины

 Наименование
D
d
Ap
L
Хвостовик
Ch
 EC-E5L 06-15C06CF57 6 6 15 57 C 0.20
 EC-E5L 06-15W06CF57 6 6 15 57 W 0.20
 EC-E5L 08-20C08CF63 8 8 20 63 C 0.25
 EC-E5L 08-20W08CF63 8 8 20 63 W 0.25
 EC-E5L 10-25C10CF72 10 10 25 72 C 0.30
 EC-E5L 10-25W10CF72 10 10 25 72 W 0.30
 EC-E5L 12-30C12CF83 12 12 30 83 C 0.40
 EC-E5L 12-30W12CF83 12 12 30 83 W 0.40
 EC-E5L 16-40C16CF100 16 16 40 100 C 0.50
 EC-E5L 16-40W16CF100 16 16 40 100 W 0.50
 EC-E5L 20-50C20CF110 20 20 50 125 C 0.50
 EC-E5L 20-50W20CF110 20 20 50 125 W 0.50
 Сплав: IC900

Рекомендованные подачи - монолитные фрезы CHATTER FREE

D mm		 Проре-
зание
канавок		 ae=D
Ap=0.5-1xD
D mm		 Фрезе-
рование
уступа		 ae=Dx0.75/0.45
Ap=0.5-1xD
Fz(min) Fz(max) Fz(min) Fz(max)
6 0.025 0.06 6 0.025 0.07
8 0.03 0.08 8 0.03 0.09
10 0.03 0.09 10 0.03 0.1
12 0.035 0.1 12 0.035 0.11
16 0.05 0.12 16 0.05 0.13
20 0.05 0.15 20 0.05 0.17



D mm		 Проре-
зание
канавок		 ae=D
Ap=1-2xD
D mm		 Фрезе-
рование
уступа		 ae=Dx0.75/0.45
Ap=1-2xD
Fz(min) Fz(max) Fz(min) Fz(max)
6 0.025 0.05 6 0.025 0.06
8 0.03 0.05 8 0.03 0.08
10 0.03 0.05 10 0.03 0.09
12 0.035 0.06 12 0.035 0.1
16 0.04 0.07 16 0.05 0.11
20 0.05 0.08 20 0.05 0.11
