CHAMDRILL
Сверление
Возврат

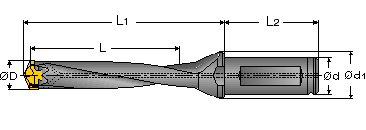

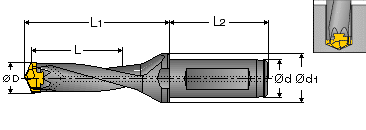

DCM Сверла со сменными твердосплавными головками
DCM Глубина сверления 3хD                    Глубина сверления 5хD

øD(1)
Диапазон
 Обозначение		 L
(3xD)
 Обозначение		 L
(5xD)
d
d1
L2
 8-8.4  DCM 080-024-12A  24  DCM 080-040-12A 40 12 16 45
 8.5-8.9  DCM 085-025-12A  25  DCM 085-042-12A 42 12 16 45
 9-9.4  DCM 090-027-12A  27  DCM 090-045-12A 45 12 16 45
 9.5-9.9  DCM 095-028-12A  28  DCM 095-047-12A 47 12 16 45
 10.0-10.4  DCM 100-030-16A  30  DCM 100-050-16A 50 16 20 48
 10.5-10.9  DCM 105-031-16A  31  DCM 105-052-16A 52 16 20 48
 11.0-11.4  DCM 110-033-16A  33  DCM 110-055-16A 55 16 20 48
 11.5-11.9  DCM 115-034-16A  34  DCM 115-057-16A 57 16 20 48
 12.0-12.4  DCM 120-036-16A  36  DCM 120-060-16A 60 16 20 48
 12.5-12.9  DCM 125-037-16A  37  DCM 125-062-16A 62 16 20 48
 13.0-13.4  DCM 130-039-16A  39  DCM 130-065-16A 62 16 20 48
 13.5-13.9  DCM 135-040-16A  40  DCM 135-067-16A 67 16 20 48
 14.0-14.4  DCM 140-042-16A  42  DCM 140-070-16A 70 16 20 48
 14.5-14.9  DCM 145-043-16A  43  DCM 145-072-16A 72 16 20 48
 15.0-15.9  DCM 150-045-20A  45  DCM 150-075-20A 75 20 25 50
 16.0-16.9  DCM 160-048-20A  48  DCM 160-080-20A 80 20 25 50
 17.0-17.9  DCM 170-051-20A  51  DCM 170-085-20A 85 20 25 50
 18.0-18.9  DCM 180-054-25A  54  DCM 180-090-25A 90 25 32 56
 19.0-19.9  DCM 190-057-25A  57  DCM 190-095-25A 95 25 32 56
 20.0-20.5  DCM 200-060-25A  60  DCM 200-100-25A 100 25 32 56
(1)Не используйте сверлильные головки меньшего диаметра, чем указано в столбце ДИАПАЗОН.

RING DCM

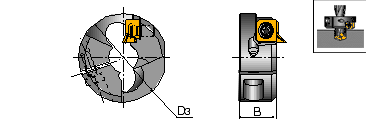

RING DCM Сменные кольца - сверление и снятие фаски в одно действие

 ChamfeRING
Для сверла(1)
D
H		 Винт
кольца		 Макс.
размер скоса		 Винт
пластины
 RING DCM 100  DCM 100 32.0 14.5 SR M5x15 TORX 25(2) 1.5 SR 14-544/S
 RING DCM 105  DCM 105 32.0 14.5
 RING DCM 110  DCM 110 35.0 14.5
 RING DCM 115  DCM 115 35.0 14.5
 RING DCM 120  DCM 120 37.5 14.5
 RING DCM 125  DCM 125 37.5 14.5
 RING DCM 130  DCM 130 39.0 14.5
 RING DCM 135  DCM 135 39.0 14.5
 RING DCM 140  DCM 140 41.0 15.5
 RING DCM 145  DCM 145 41.0 15.5
 RING DCM 150  DCM 150 43.0 16.5
 RING DCM 160  DCM 160 45.0 17.0 SR M6x20(3) 2.0
 RING DCM 170  DCM 170 47.0 17.5
 RING DCM 180  DCM 180 48.0 18.0
 RING DCM 190  DCM 190 50.0 18.0
 RING DCM 200  DCM 200 52.0 18.5
(1)Размер сверла.
(2)Максимальный закручивающий момент 7 (Нм).
(3)Максимальный закручивающий момент 10 (Нм).

IDI

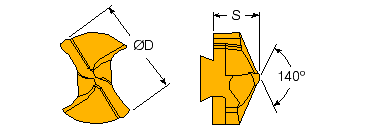

IDI Сверлильные головки для сверл DCM

 Обозначение
D Диапазон(1)
S
 IDI _ _ _-SG
 IDI _ _ _-SK(2)		  8.0-8.9 4.1
 9.0-9.9 4.3
 10.0-10.9 5.2
 11.0-11.9 5.5
 12.0-12.9 5.8
 13.0-13.9 6.0
 14.0-14.9 6.9
 15.0-15.9 7.40
 16.0-16.9 7.80
 17.0-17.9 8.00
 18.0-18.9 8.30
 19.0-19.9 8.60
 20.5-20.9 9.00
(1)Сверлильные головки доступны с увеличениями на 0.1 мм.
(2)Головки SK доступны в IC 908.
Пример заказа головки ø13.3: IDI 133-SG IC528.

XOGX

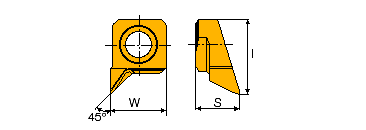

XOGX Пластины для снятия фасок

 Обозначение
d
l
s
 XOGX 090700-45DT 9 12 7
Доступны в IC 528.
