Новые фрезы HTP...-R-LN10 для осевого врезания

Фрезы с хвостовиком и насадные диаметром 25-52мм с тангенциально закрепляемыми пластинами
ISCAR представляет новые HTP...-R-LN10 плунжеры с пластинами HTP LNHT 1006 ER - 10 мм, тангенциально закрепленными на торцеврй поверхности инструмента. Новые пластины - двусторонние с 4-мя режущими кромками и доступны в новых сплавах SUMO TEC. Они были спроектированы с позитивным углом врезания для уменьшения сил резания и улучшения схода стружки. Новый инструмент имеет отверствия для подачи СОЖ и обеспечивает высокую стойкость. Фрезы в основном используются для плунжерной обработки, но также могут быть использованы для фрезерования плоскостей с глубиной резания до 3 мм, и обеспечивают отличное качество поверхности.
Новый инструмент доступен в диапазоне 25-40мм (концевые фрезы) и 40-52 (торцевые фрезы).

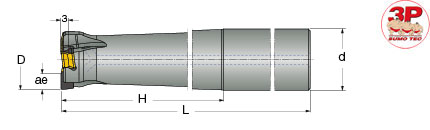

HTP...-LN10
HTP...-LN10 Фрезы с хвостовиком для обработки осевым врезанием,
диапазон диаметров 25-40 мм, крепление пластин тангенциальное.

 Обозначение
D
Z
ae
L
H		 Тип
хвостовика
Kg
СОЖ
Пластины
 HTP D025-2-L200-C25-LN10 25 2 7 200 120 C25 0.64 + HTP LNHT 1006
 HTP D032-3-L210-C25-LN10 32 3 8 210 50 C25 0.76 +
 HTP D032-3-L210-C32-LN10 32 3 8 210 120 C32 1.10 +
 HTP D032-3-L210-W32-LN10 32 3 8 210 120 W32 1.10 +
 HTP D032-4-L250-C32-LN10 40 4 8 250 100 C32 1.48 +
 Комплектующие элементы:
 зажимной винт: SR 34-550
 ключ TORX: BLD T10/S7
 рукоятка: SW6-SD

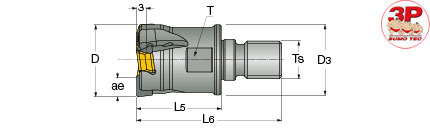

HTP-M..-LN10 (TANGPLUNGE - FLEXFIT)
HTP-M-LN10 Фрезерные головки системы FLEXFIT для обработки осевым врезанием,
диапазон диаметров 25-42 мм, крепление пластин тангенциальное

 Обозначение
D
ae
Z
L6
L5
D3
Ts
T(1)
Kg
СОЖ
Пластины
 HTP D025-2-M12-LN10 25 7 2 57 35 21 M12 17 0.10 + HTP LNHT 1006...
 HTP D032-3-M16-LN10 32 8 3 60 35 29 M16 25 0.17 +
 HTP D035-3-M16-LN10 35 8 3 68 43 29 M16 25 0.22 +
 HTP D042-4-M16-LN10 42 8 4 68 43 29 M16 25 0.26 +
 Комплектующие элементы:
 зажимной винт: SR 34-550
 ключ TORX: BLD T10/S7
 рукоятка: SW6-SD
 (1)размер ключа

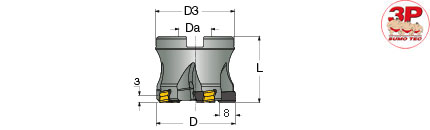

HTP-R-LN10
HTP-R-LN10 Фрезы насадные для обработки осевым врезанием, диапазон диаметров 40-52 мм,
крепление пластин тангенциальное

 Обозначение
D
D3
Z
Da
L		 Тип
оправки
Kg
СОЖ
Пластины
 HTP D040-4-16-R-LN10 40 36 4 16 40 A 0.20 + HTP LNHT 1006...
 HTP D050-5-22-R-LN10 50 48 5 22 40 A 0.32 +
 HTP D052-5-22-R-LN10 52 48 5 22 40 A 0.33 +
 Комплектующие элементы:
 крепежный винт: SR 34-550
 ключ TORX: BLD T10/S7
 рукоятка: SW6-SD

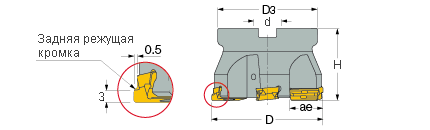

HTP-R-LN16
HTP-R-LN16 Фрезы насадные для обработки осевым врезанием, диапазон диаметров 40-52 мм,
крепление пластин тангенциальное

 Обозначение
D
D3
Z
d
ae
H		 Тип
оправки		 Крепёжный
винт(1)
Пластина
кг
 HTP D050-04-22-R-LN16 50 48 4 22 13.0 50 A SR PS 118-0271C HTP LNHT 0.3
 HTP D052-04-22-R-LN16 52 48 4 22 13.0 50 A SR PS 118-0271C 0.4
 HTP D063-05-27-R-LN16 63 59 5 27 14.0 50 A SR M12x30C 0.55
 HTP D066-05-27-R-LN16 66 62 5 27 14.0 50 A SR M12x30C 0.60
 HTP D080-06-27-R-LN16 80 65 6 27 14.0 50 A SR M12x30C 0.85
 HTP D080-06-32-R-LN16 80 72 6 32 14.0 50 A SR M16x40C 0.95
 HTP D100-07-32-R-LN16 100 78 7 32 14.0 50 B 1.30
 Комплектующие элементы:
 крепежный винт: SR 34-535
 ключ TORX: BLD T15/S7
 рукоятка: SW6-T SHORT

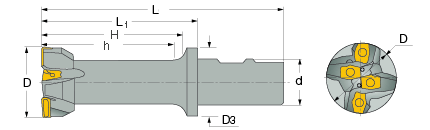

PH (ISCARPLUNGER)
PH Концевая фреза с режущим центром для высокопроизводительной обработки осевым врезанием

 Обозначение
D
h
H
Zeff
Z
d		 Тип
хвостовика
L1
L
Пластина
 PH D40-H090-W32-13 40 90 105.7 1 2 32 W 113.7 173.7 PLHT 1305-PDX
 PH D50-H100-W32-13 50 100 103.0 2 4 32 W 111.0 171.0

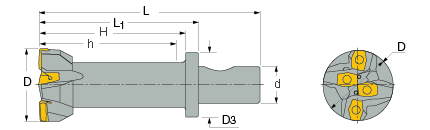

PH-CF4 (ISCARPLUNGER - CLICKFIT)
PH-CF4 Фреза с режущим центром и хвостовиком CLICKFIT для высокопроизводительной обработки осевым врезанием

 Обозначение
D
h
H
Zeff
Z
d
L1
L
Пластина
 PH D40-H090-CF4-13 40 90 105.7 1 2 CF4 113.7 155.7 PLHT 1305-PDX
 PH D50-H100-CF4-13 50 96 100.0 2 4 CF4 108.0 150.0

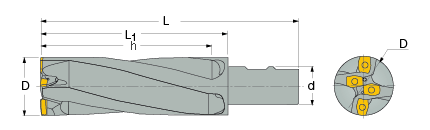

PH-A (ISCARPLUNGER)
PH-A Концевая фреза с режущим центром для высокопроизводительной обработки осевым врезанием

 Обозначение
D
h
Zeff
Z
d		 Тип
хвостовика
L1
L
Пластина
 PH D50-H140-A-W32-13 50 140 2 4 32 W 160 220 PLHT 1305-PDX
 PH D63-H140-A-W32-13 50 100 2 6 40 W 160 230

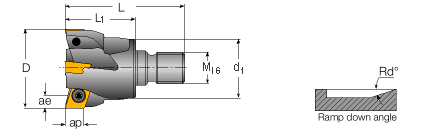

PLX-M (ISCARPLUNGER - FLEXFIT)
PLX-M Фрезерные головки системы FLEXFIT для высокопроизводительной обработки осевым врезанием

 Обозначение
D
d1
L1
Z
ae(1)
ap
α°
L
Пластина
 PLX D32-M16-12 32 30.4 35 3 11 9 8.6° 60 XCMT 120408TR
 PLX D40-M16-12 40 29 35 4 11 9 6.8° 60
 (1) Максимальный диаметр хвостовика
      Нет отверстия для СОЖ

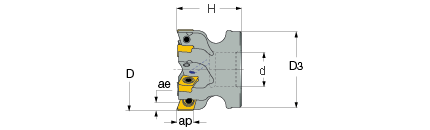

PLX (ISCARPLUNGER)
PLX Насадная фреза для высокопроизводительной обработки осевым врезанием

 Обозначение
D
D3
d1
H
Z
ae(1)
ap
α°		 Тип
оправки
Пластина
 PLX D52-22-12 52 50 22 40 6 11 9 4.9° A XCMT 120408TR
 PLX D66-22-12 66 64 22 40 7 11 9 3.5° A
 PLX D80-32-12 80 68 32 50 8 11 9 2.8° B
 (1) Максимальный диаметр хвостовика
      Нет отверстия для СОЖ
